Detaildarstellungen zur Verwendung der UW-Flatloupe

Alle Fotos auf dieser Seite wurden mit meinen Prototypen, bestehend aus den von mir selbst angefertigten Einzelteilen und montierten Fresnel-Linsen, aufgenommen.

Die UW-Flatloupe wird an einer Montageplatte mit Langlöchern, die mit einer Stativschraube am Unterwassergehäuse der Kamera befestigt wird, montiert.

So kann die Entfernung zum LCD-Monitor eingestellt werden.

Wenn man z.B. einer Lesebrille mit 1,5 Dioptrin benötigt, beträgt die optimale Entfernung der UW-Flatloupe zum Display ca. 11 cm.

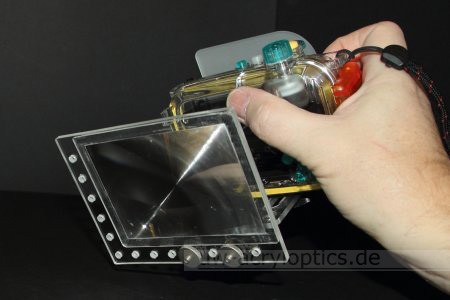

Auf Grund des Abstands zum UW-Gehäuse ergibt sich ausreichend Platz, um die Kamera an der Auslöserseite festzuhalten.

Die Verwendung von salzwasserbeständigen Scharnieren ermöglicht die gewünschte Höhenpositionierung.

Versetzte Befestigungsbohrungen für die Scharnierbefestigung dienen zur genauen rechts/links Einstellung.

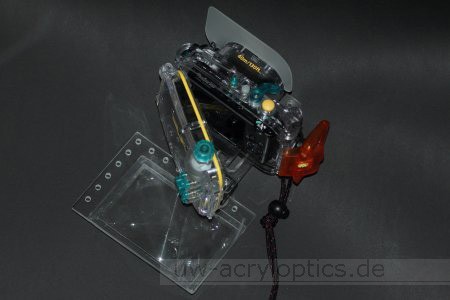

Die UW-Flatloupe kann vom Kameragehäuse weggeklappt werden, um dieses zu öffnen:

Um die Wirkungsweise der Vergrößerung von LCD-Displays mittels der UW-Flatloupe vergleichbar zu veranschaulichen, wurden die folgenden drei Aufnahmen mit dem gleichen Abstand und der gleichen Kamerabrennweite aufgenommen.

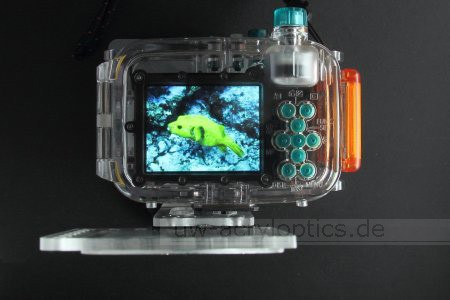

1. Darstellung des LCD-Monitors im UW-Gehäuse ohne UW-Flatloupe. Diese ist nach hinten geklappt:

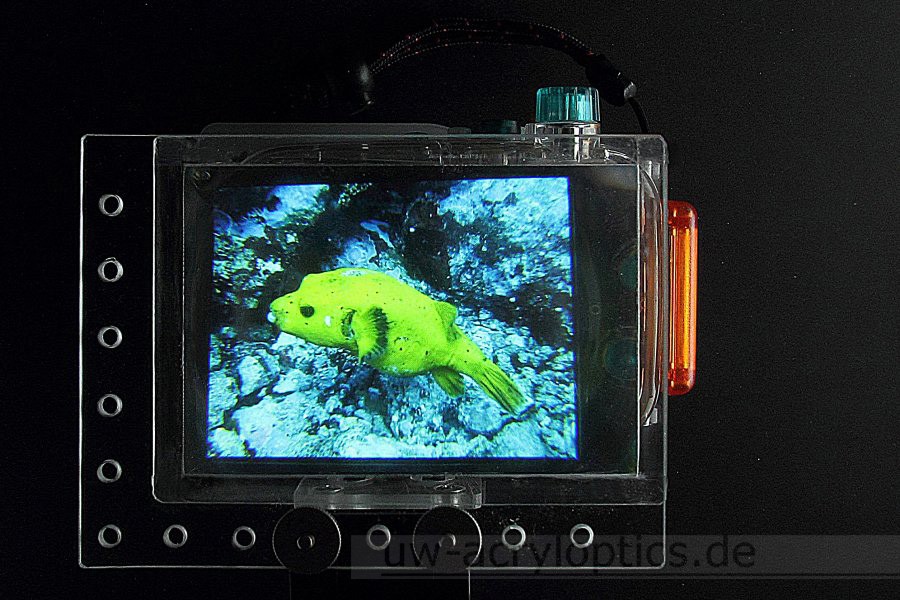

2. Oben:   Große UW-Flatloupe

                - Vergrößerungsfläche 105 x 70 mm

                - Gewicht 170 g (UW-Geäuse incl. Kamera 580 g)

                - Der Kameramonitor ist mit allen Aufnahme-Informationen vollständig zu

                  erkennen

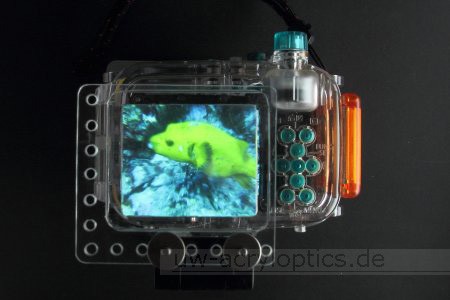

3. Unten:  Kleine UW-Flatloupe

                - Vergrößerungsfläche  60 x 50 mm

                - zu klein für eine vollständige Darstellung des LCD-Displays

                - Aufnahme-Einstellungsinformationen am Displayrand sind nicht im Blickfeld

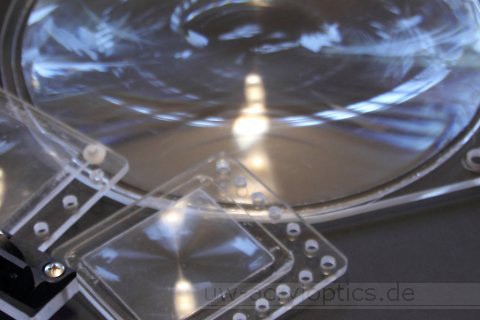

Bei der Festlegung des Seitenverhältnissen 3:2 für die UW-Flatloupe's

(außer der mit 60 x 50 cm Abmessung) habe ich mich am Seitenverhältnis der Bilder moderner Spiegelreflexkameras orientiert.

Mit diesem Seitenverhältnis kann man das im Video-Bereich übliche

16:9 Format ebenfalls abdecken.

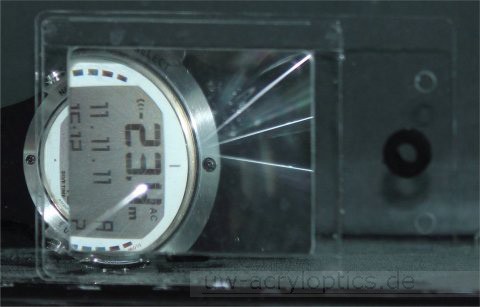

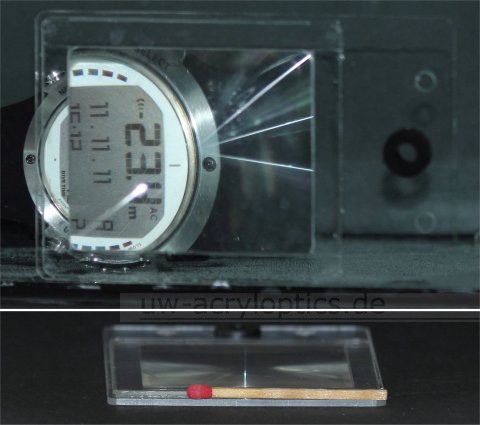

Zur Verdeutlichung des Vergrößerungseffektes habe ich hier einen kleinen Tauchcomputer mit der UW-Flatloupe unter Wasser vergrößert mit Blitzlicht fotografiert.

Zu erkennen sind außerdem noch eine Öse für die Befestigung einer Hateschnur und zwei zusätzliche Bohrungen.

Die verwendete kleine Lupe ist nur ca. 3mm dünn, was der Vergleich nit dem Streichholz zeigt.

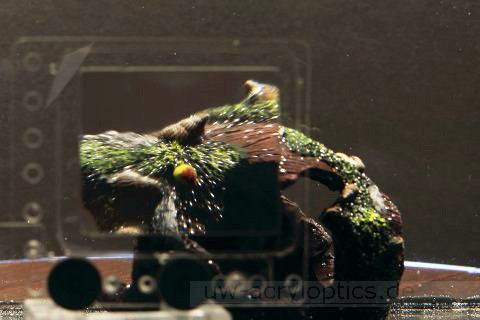

Veranschaulichung der Vergrößerung mit der UW-Flatloupe am Beispiel einer Aquariumdekoration:
